Żelbetowy schron na 1 ckm z izbą bojową na rzucie prostokąta.
[1] Zadania:
- zwalczanie piechoty przy użyciu ckm w strzelnicach tradytorowych [istniała możliwość użycia
w zamian rkm wz. 28];
- prowadzenie ognia bocznego, na przedpole pozycji przed schrony sąsiadujące, z dwóch
strzelnic;
- bezpośrednia obrona schronów sąsiadujących;
- ogień boczny na bliższe i dalsze przedpole;
- uzupełnianie ogni w głównej zaporze ogniowej;
- obrona wejścia do schronu, przy użyciu broni ręcznej;
[2] Uzbrojenie:
- 1 ciężki karabin maszynowy Browning wz. 30 lub wz. 08;
- 2 kbk typu Mauzer;
[3] Obsada:
- dowódca schronu;
- dwóch żołnierzy do obsługi ckm;
[4] Zaopatrzenie:
- amunicja [2 skrzynie];
- żywność i woda [dostarczana na bieżąco];
- środki sanitarne [dostarczane na bieżaco];
- oświetlenie [naturalne, lub możliwość zastosowania lampy naftowej oraz świec];
[5] Konstrukcja:
- izba bojowa na 1 ckm, o przekroju poziomym na rzucie prostokąta o powierzchni 3,42 m2;
- strzelnica główna, tradytorowa skierowana ukośnie do przedpola pod poziomym kątem 60o,
przy rozwartości strzelnicy 3o, przy celowniku 2000 m [dla ckm wz. 08 kąt poziomy wynosił
30o-50o];
- pozostałe parametry wyposażenia podobne jak w schronie dwustrzelnicowym;

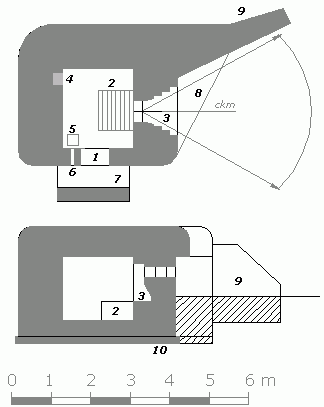

Opis schematu
1 - wejście do schronu;
2 - drewniany stół dla ckm;
3 - strzelnica dla ckm;
4 - wnęka na amunicję;
5 - piec;
6 - otwór na wylot pieca grzewczego;
7 - przelotnia;
8 - okap;
9 - ucho;
10 - fundament;
Wybudowano [28] [dotyczy działów już otwartych]:
na pozycji Bielsko [7] - 2, 11, 12, 13, 14, 18, 20
na pozycji Cieszyn [1] - 6
na pozycji Częstochowa [6] - 2, 8, 9, 10, 11, 12
na pozycji Pszczyna [14] - 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14
| |
|
|
