Żelbetowy schron obserwacyjny [wygląd ustalony na podstawie podobnych istniejących].
[1] Zadania:
- obserwacja przedpola pozycji;
- powiadamianie stanowiska dowodzenia [polowe środki łączności lub łącznik pieszy];
- w razie konieczności obrona bezpośrednia za pomocą broni osobistej lub rkm wz. 28;
[3] Obsada:
- dowódca schronu;
- obserwator;
- telefonista lub łącznik [1 do 2 osób];
[4] Zaopatrzenie:
- żywność i woda [dostarczana na bieżąco];
- środki sanitarne [dostarczane na bieżaco];
[5] Konstrukcja:
- izba obserwacyjna na planie prostokąta o dwóch ściętych wierzchołkach o pow. 3,135 m2;
- wejście [bez drzwi] osłonięte przelotnią [Mława] lub nie [Istrukcja Saperska];
- wew. dwa stoły i taboret obserwatora, przyrządy optyczne do obserwacji, telefon polowy [?];
- ogrzewanie - piecyk żelazny;
- ustęp polowy na zewnątrz;

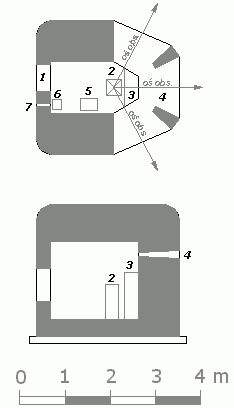

Opis schematu
1 - wejście do schronu;
2 - taboret;
3 - stół obserwacyjny;
4 - wnęki obserwacyjne;
5 - stół;
6 - piec;
7 - otwór na wylot pieca grzewczego;
Wybudowano [3] :
na pozycji Częstochowa [2] - 1, 7
na pozycji Skoczów [1] - 4
| |
| |
|
Schron obserwacyjny [opis, schematy]
